漏磁内检测器

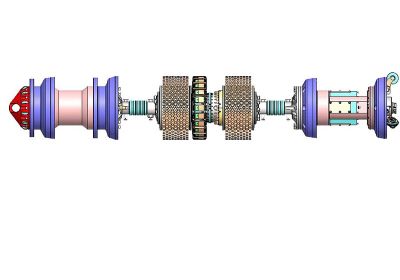

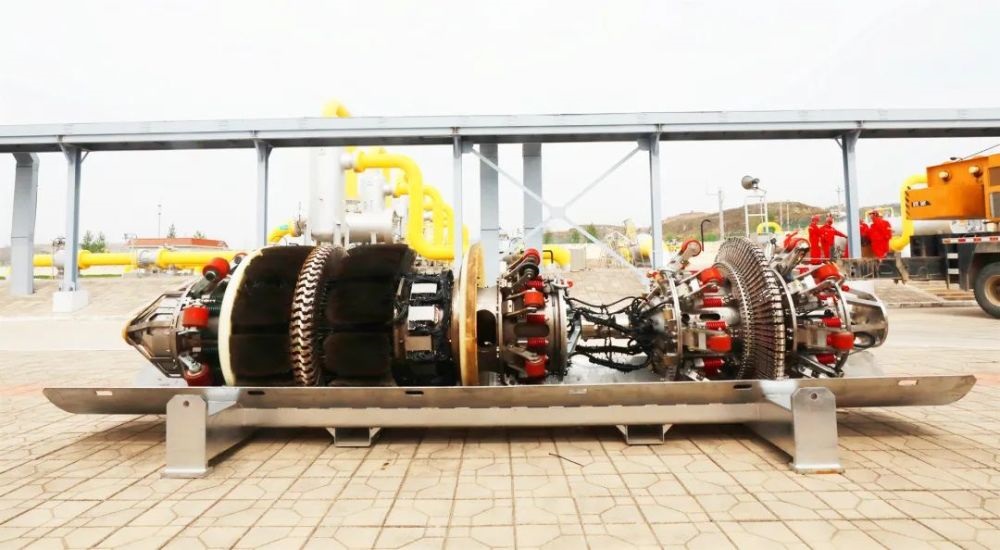

管道漏磁内检测器

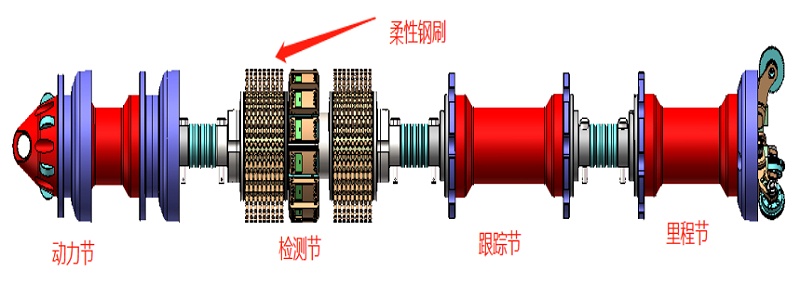

漏磁检测技术是基于铁磁性材料在缺陷附近出现漏磁扩散的原理,根据漏磁量与缺陷的对应关系进行缺陷反演.管道漏磁内检测器包括动力驱动,磁化,采集,数据记录,供电,里程及管内定位等组件,在管道内依靠内部介质行进,同时记录管道缺陷情况.
管道漏磁内检测器技术参数
| 设备尺寸 | 6” – 56” |
| 最小弯曲半径 | 1.5D |
| 速度范围 | 0.1-5.0m/s |
| 压力范围 | 12MPA |
| 磁化强度 | 最小10kA/m |
| 检测距离 | 300公里 |
| 定位精度 | +/-1m[GPS]，距周长焊缝0.1m |
| 检测阈 | 壁厚的5% |
| 尺寸精度 | +/-一般腐蚀时壁厚的10% |
| 最小孔径直管 | 标称管道密度的80% |
| 环向传感器间距 | 0.6mm |
| 轴向传感器间距 | 1mm |
| POD检测概率 | 90% |
| POI识别概率 | 90% |
| Conf可信度 | 90% |
| 工作时间 | ≥90h |
| 最大检测距离 | 300km（可扩展） |
| 最小弯头曲率半径 | 3D |
| 直管段最小内径通过能力 | 15%OD |
| 局部变形通过能力 | 20%OD |
| 速度范围 | ≦5m/s |
| 压力范围 | ≦10MPa |
| 温度范围 | -10～70℃ |
| 轴向采样间距 | 1mm |
| 漏磁探头数量 | 112 |
| 漏磁通道数量 | 2352 |
| 变形探头数量 | 112 |
| 变形通道数量 | 112 |
| 里程轮通道数量 | 3 |
| IMU定位误差 | 0.5m/km |
